TMS3樹木穩定安全性測試儀

 用途：TMS3樹木穩定安全性測試儀是TMS的升級版，用于測量樹根的錨地程度及樹木的穩定安全性。當風吹動樹木，樹木開始搖動，負荷傳到根部，TMS 3記錄樹木的動態搖擺運動。根據Wessolly (Wessolly & Erb, 1998)的發現，利用靜態拉伸測試能夠測量樹木根部安全穩定性。在靜態拉伸測試時，樹木受到來自絞車或繩索的負荷發生傾斜，與周圍其它樹木進行比較，可以得出樹木所受負荷的大小。將人為施加負荷與自然風引起的負荷對比，通過專業軟件分析，確定自然風引起的負荷大小。

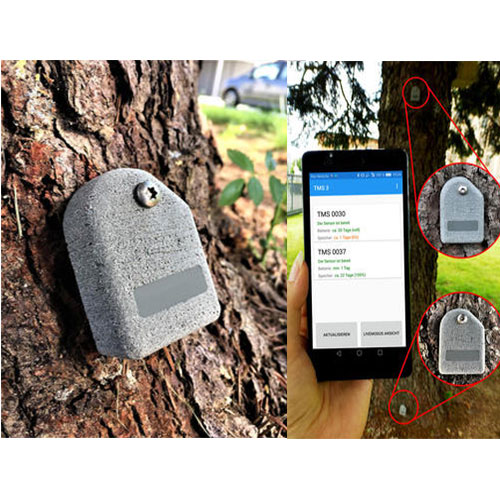

 TMS 3測試儀包括兩部分，固定在樹根附近的基礎傳感器，記錄的傾斜數據反映樹木根部錨地的程度。錨地越好，傾斜越??；第二個是控制傳感器，固定在地面以上2-3m處，用于區分真實的樹根傾斜與周圍環境引起的背景噪音。一般控制傳感器的傾斜相對較大，因為樹木在傾斜的同時還有樹干的彎曲。

特點：         量輕，安裝方便；無損測量；         采集頻率：20Hz；         數據自動記錄；         全密封設計，防水防塵；         無線充電，內置電池可連續工作15天以上；         三維數據記錄；         GPS準確定位樹木位置；         GPS時間信號自動同步時間；         記錄傾斜值（X/Y/Z），東/西/南/北，精確度：0.03°；         基礎傳感器與控制傳感器連用，保證結果準確；        內置電子羅盤；        無線藍牙通訊；         適用于城市、森林等環境；         隱蔽的外形設計，減少偷盜風險。

 應用方向：

•  確定樹木穩定性——自然風時樹木顯示出很小或者沒有根部傾斜，表明樹木安全。

• 監督施工工程附近樹木——檢測由于建筑施工導致的樹木根部損傷，樹木的潛在危險性。

• 識別樹根錨地問題——在不同樹木的相同區域裝置TMS傳感器，比較樹木之間傾斜度的差別。

• 結合靜態拉力測試——樹木在自然風下傾斜度較大，可用于在已知力下進行樹木靜態拉力測試。

• 樹木長期檢測——對風的響應變好(新根長出)；對風的響應變差(根部惡化或被根部損傷)；對風的響應無明顯變化。

 技術規格：

 數據分析：采集的數據可生成圖表，清晰直觀。

使用案例：

案例1：行道樹上全部安裝有TMS 3，快速、同步測量所有樹在自然風下的傾斜。結果顯示，Acer 5這棵樹的傾斜角度明顯大于其他樹。因此，這棵樹應該進行進一步的檢測。

案例2：木質檢測結果顯示椴樹根處有大的空洞（焦色柄座菌感染）。

 位置1：根盤在風速> 90km/h時的傾斜度為0.7°。

 位置2：推斷出根盤在風速110km/h時傾斜度為1.4°。

結論：椴樹根處生長的焦色柄座菌影響了樹的穩定。根據風翻曲線(Sinn / Wessolly / Erb 1998)，樹木在傾斜2-4°時，沒有任何外力的情況下，樹木會傾倒。因此，此棵椴樹即使在風速110km/h的情況下也不會傾倒。

產地：德國
