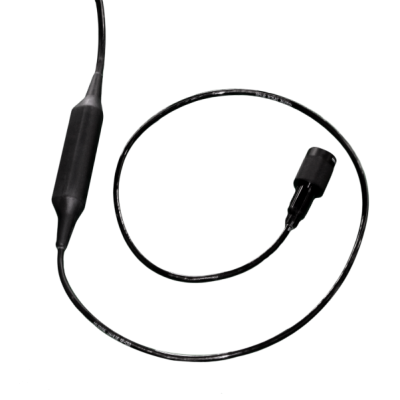

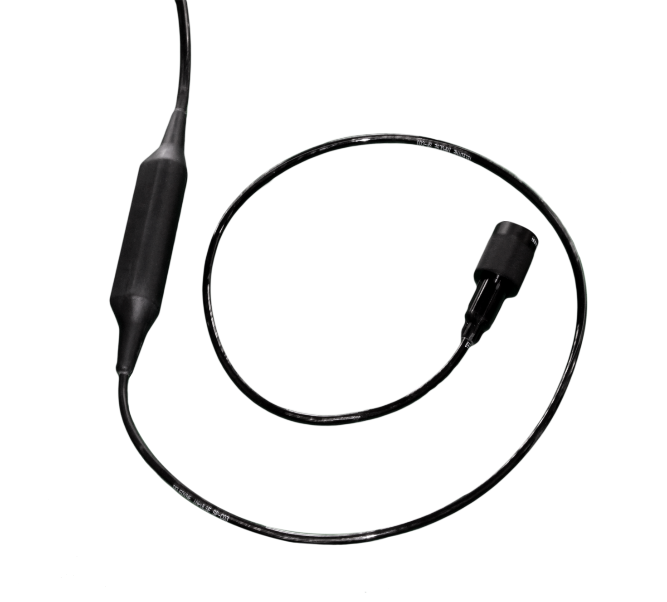

T-Chain 多參數水質監測鏈?zhǔn)且豢顔坞娎|串式水下多參數監測系統，由內置微處理器和多種類型傳感器組成，可同時測量記錄水體不同深度的溫度、溶解氧、深度、pH、光合有效輻射、電導率、葉綠素 a 等多項水質參數。儀器采用完全防水設計，配備 8 針?biāo)逻B接器，支持 RS-232 和 RS-485 兩種通訊輸出方式，可直接連接電腦或數據采集器進行實時數據采集。
用途：T-Chain 多參數水質監測鏈是一款單電纜串式水下多參數監測系統，由內置微處理器和多種類型傳感器組成，可同時測量記錄水體不同深度的溫度、溶解氧、深度、pH、光合有效輻射、電導率、葉綠素 a 等多項水質參數。儀器采用完全防水設計，配備 8 針?biāo)逻B接器，支持 RS-232 和 RS-485 兩種通訊輸出方式，可直接連接電腦或數據采集器進行實時數據采集。傳感器配置可根據客戶需求定制，溫度傳感器直接模鑄在電纜上，其他傳感器通過 Y 型分支電纜連接，靈活調整位置。適用于湖泊、水庫、海洋、河口等各類水環境的剖面監測、垂向分布觀測及長期在線監測，廣泛應用于水生態研究、水環境監測、藻類調查、溫躍層觀測等領域。
特點
?單電纜串式設計，集成微處理器與多種傳感器，結構緊湊
?支持 RS-232 和 RS-485 雙輸出，RS-232 可直連電腦 COM 口，RS-485 傳輸距離最遠可達 1000 米
?完全防水設計，配備 8 針?biāo)逻B接器，適用于水下長期布放
?可完全定制化，客戶可指定傳感器類型、數量及安裝位置
?溫度傳感器直接模鑄在電纜上，采用 Inconel 薄壁管保護熱敏電阻，響應速度快，精度高
?支持 7 種傳感器類型：溫度、溶解氧、深度、pH、PAR、電導率、葉綠素 a
?溶解氧采用光學熒光法測量，Y 型連接可拆式設計，便于校準與清潔
?深度傳感器采用絕對壓力測量，三檔量程可選，通常安裝于鏈體末端
?PAR 傳感器采用 Li-Cor 品牌 LI-192 光量子傳感器，測量精度可靠
?葉綠素 a 傳感器采用 Turner Designs Cyclops 7 光學傳感器，三檔量程可選
?電導率為無電極式設計，量程可選最高 200,000μS/cm，適用于咸水及河口環境
?pH 傳感器采用 SensorEx S222CD 密封雙接界傳感器，可單獨更換
?配套有線穿墻連接器，方便快速連接電腦進行測試
?支持 Campbell Scientific 數據采集器連接使用
?RS-232 模式支持主機同步觸發測量，數據輸出穩定可靠
?整體設計輕便，可通過扎帶固定在支撐繩上，布放回收簡便。
系統參數：
項目 | 參數 |
通訊接口 | RS-232（雙向）、RS-485（單向輸出） |
波特率 | 9600 |
數據位 | 8 位 |
校驗位 | 無 |
停止位 | 1 位 |
供電電壓 | 9~20 VDC |
RS-232 傳輸距離 | >3 米（推薦 15 米以內） |
RS-485 傳輸距離 | 最遠 1000 米（需合適電纜） |
連接器 | 8 針?biāo)逻B接器（防水但不可水下插拔） |
校準周期 | 建議每年返廠校準一次 |
質保期 | 1 年 |
溫度傳感器：
項目 | 參數 |
測量單位 | 攝氏度（℃） |
測量范圍 | -2~36℃（常規校準范圍 0.5~36℃） |
初始精度 | ±0.010℃ |
長期穩定性 | 約 ±0.030℃/ 年 |
響應時間 | <5 秒 |
安裝方式 | 模鑄式（永久固定在電纜上） |
傳感元件 | 熱敏電阻，Inconel 薄壁管保護 |
溶解氧傳感器：
項目 | 參數 |
測量單位 | 微摩爾 / 升（μmol/l） |
測量范圍 | 0~800 μmol/l |
測量精度 | ±10% 或 10 μmol/l（取較大值） |
測量原理 | 光學熒光法（熒光淬滅壽命法） |
安裝方式 | Y 型連接（可拆卸） |
清潔周期 | 光層內約每月一次，依當?shù)貤l件而定 |
深度傳感器：
項目 | 參數 |
測量單位 | 米（假設水密度 1g/cm3） |
測量范圍 | 0~40 米、0~90 米、0~100 米（5/10/20 bar） |
精度 | 斜率 1% FS，偏移 5% FS |
長期穩定性 | ±1%/ 年 |
響應時間 | <5 秒 |
安裝方式 | 鏈體末端（或沿鏈安裝） |
測量原理 | 絕對壓力傳感器 |
pH 傳感器：
項目 | 參數 |
測量單位 | pH 單位 |
測量范圍 | 4~12 pH |
傳感器型號 | SensorEx S222CD |
傳感器類型 | 密封雙接界 pH 傳感器 |
校準方式 | 三點標準溶液校準 |
安裝方式 | Y 型連接（可拆卸） |
PAR（光合有效輻射）傳感器：
項目 | 參數 |
測量單位 | μmol/(s·m2) |
測量范圍 | 0~2500 μmol/(s·m2) |
測量精度 | ±5% |
長期穩定性 | ±2%/ 年 |
響應時間 | <1 秒 |
傳感器品牌 | Li-Cor LI-192 |
安裝方式 | Y 型連接（需客戶自行安裝支架） |
電導率傳感器：
項目 | 參數 |
測量單位 | 微西門子 / 厘米（μS/cm） |
測量范圍 | 可選，最高 200,000 μS/cm |
測量精度 | 10% |
響應時間 | <5 秒 |
傳感器類型 | 無電極式 |
安裝方式 | Y 型連接（可拆卸） |
葉綠素 a 傳感器：
項目 | 參數 |
測量單位 | 微克 / 升（μg/l） |
測量范圍 | 0~5、0~50、0~500 μg/l（三檔可選） |
傳感器品牌 | Turner Designs Cyclops 7 |
測量原理 | 光學熒光法 |
校準狀態 | PME 不校準，需用戶現場比對校準 |
安裝方式 | Y 型連接（可拆卸） |
