用途：HI-Q公司的煙囪和管道采樣系統專用于從煙囪排氣管、空氣管道、通風系統和排放源及氣體樣品中捕獲顆粒物。系統包括定制加工不銹鋼采樣噴嘴（附加配件）、氣體專用多點和單點顆粒物不銹鋼采樣探頭（不含噴嘴）、多點不銹鋼采樣探頭、不銹鋼采樣法蘭（附加配件）以及不銹鋼護套探頭。該系統被廣泛應用于核設施、工業排放監測、環境合規性測試、放射性流出物監測等領域。
特點：
·對所有不銹鋼組件進行精密機加工，達到精確公差，確保性能可靠、可重復使用；
·具有優異的耐腐蝕、耐高溫和耐化學侵蝕性能；
·多點探頭及特種探頭為定制設計，以滿足終端用戶特定的煙囪直徑、流動條件和采樣要求；
·噴嘴尖端按標準不銹鋼管材的滑動尺寸進行機加工，便于安裝和替換；
·提供多種外徑規格（0.5英寸至1.5英寸），法蘭設計適用于圓形和矩形煙囪/管道；
·護套探頭采用焊接底座設計，確保安裝牢固、氣密性良好；
技術參數：
定制加工不銹鋼采樣噴嘴 | 設備圖片 | |||
規格參數 | 部件編號 | 管道外徑 | 噴嘴尖端開口范圍 | |
SS-25NOZ-XXX | 0.25英寸 | 0.025英寸–0.194英寸 | ||
SS-50NOZ-XXX | 0.5英寸 | 0.125英寸–0.444英寸 | ||
SS-75NOZ-XXX | 0.75英寸 | 0.250英寸–0.680英寸 | ||
SS-100NOZ-XXX | 1英寸 | 0.375英寸–0.930英寸 | ||
SS-125NOZ-XXX | 1.25英寸 | 0.750英寸–1.180英寸 | ||
SS-150NOZ-XXX | 1.5英寸 | 0.875英寸–1.430英寸 | ||
訂購方式 | 通過替換訂單號中的“xxx”制定噴嘴尖端開口尺寸 | |||
氣體專用多點和單點顆粒物不銹鋼采樣探頭（不含噴嘴） | 設備圖片 | |||
用途 | 從煙囪和管道中捕集氣態流出物（氣體專用）或顆粒物樣品 |  | ||
氣體專用多點設計 | 多點探頭在煙囪橫截面上分布多個采樣點，以獲得代表性氣體樣品；適用于氚、碘、惰性氣體等氣態放射性核素采樣 | |||
單點顆粒物設計 | 單點探頭針對顆粒物捕集優化，適用于采樣點處顆粒物濃度足夠均勻的煙囪或管道 | |||
材質 | 不銹鋼，耐腐蝕，耐高溫 | |||
兼容性 | 可適配附加采樣噴嘴（SS-25NOZ-XXX至SS-150NOZ-XXX）進行顆粒物采樣 | |||
多點不銹鋼采樣探頭 | 設備圖片 | |||
規格參數 | 部件編號 | 管道外徑 | 最小彎曲半徑 |  |
SS-P50-XX-P | 0.5英寸 | 2.5英寸 | ||
SS-P75-XX-P | 0.75英寸 | 3.75英寸 | ||
SS-P100-XX-P | 1英寸 | 5英寸 | ||
SS-P125-XX-P | 1.25英寸 | 6.25英寸 | ||
SS-P150-XX-P | 1.5英寸 | 7.5英寸 | ||
訂購方式 | 通過替換訂單號中的“xx”制定最小彎曲半徑 | |||
不銹鋼采樣法蘭 | 設備圖片 | |||
規格參數 (用于圓形煙囪或通風管) | 部件編號 | 探針直徑 | 煙囪直徑 |  |
SSFLNG-50-XX | 0.5英寸 | -XX | ||
SSFLNG-75-XX | 0.75英寸 | -XX | ||
SSFLNG-100-XX | 1英寸 | -XX | ||
SSFLNG-125-XX | 1.25英寸 | -XX | ||
SSFLNG-150-XX | 1.5英寸 | -XX | ||
訂購方式 | 通過替換訂單號中的“xx”制定煙囪直徑 | |||
規格參數 (用于矩形煙囪或通風管) | 部件編號 | 探針直徑 | 最小平面表面積 | |
SSFLNG-50 | 0.5英寸 | 49平方英寸 | ||
SSFLNG-75 | 0.75英寸 | 64平方英寸 | ||
SSFLNG-100 | 1英寸 | 64平方英寸 | ||
SSFLNG-125 | 1.25英寸 | 64平方英寸 | ||
SSFLNG-150 | 1.5英寸 | 64平方英寸 | ||

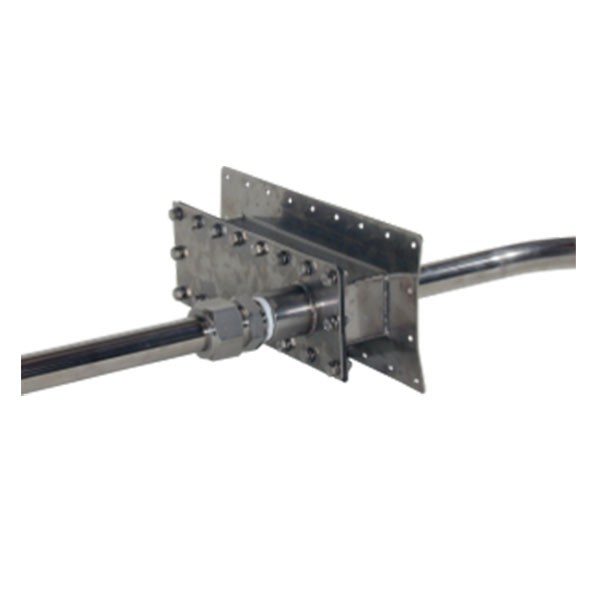

不銹鋼護套探頭 | 設備圖片 | |||
規格參數 | 部件編號 | 采樣流量 | 速度范圍（m/s） |  |
RF-2-111 | 2CFM | 0-18 m/s | ||
RF-2-112 | 2CFM | 0-11 m/s | ||
RF-3-111 | 3CFM | 0-23 m/s | ||
RF-3-112 | 3CFM | 0-14 m/s | ||
