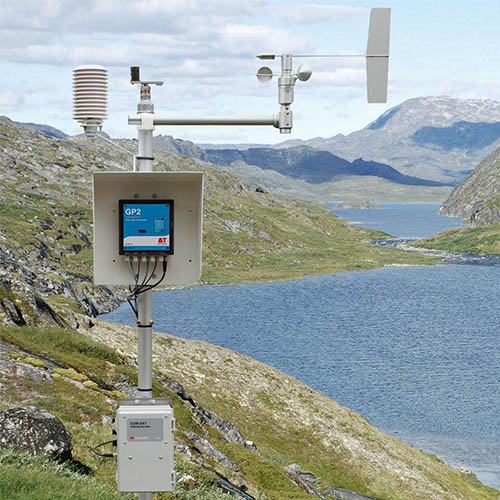

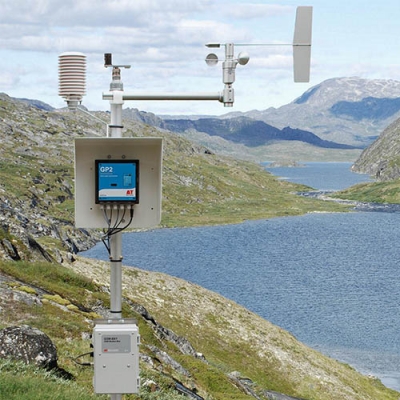

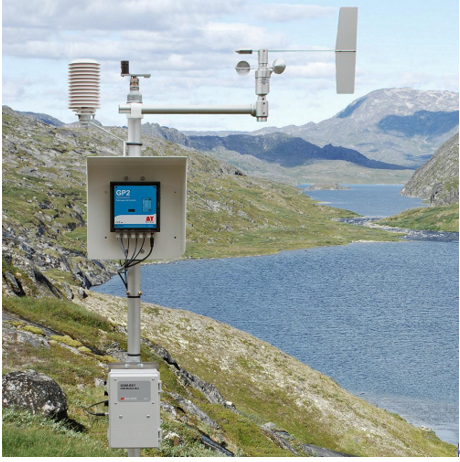

WS-GP2小型自動氣象站

模擬通道

差分電壓（最大12個通道）；單端電壓（共用接地，最大24個通道）；2芯電阻（最大24個通道）；3芯電阻（最大12個通道）；電橋或電位傳感器（最大12個通道）；溫度傳感器（最大12個通道，2芯熱敏電阻最大24個）

溫度傳感器

熱敏電阻（2k和10k型）；熱敏電阻（J、K和T型）

數字通道

4個數字輸入；快速計數或頻率（30kHz，最大2個通道）；慢速計數或頻率（100Hz，最大2個通道）；數字狀態（邏輯電平/開路集電極/開關閉合，最大4個通道）

串行輸入通道

1個SDI-12數字總線接口或1個WET傳感器通道（可測量土壤水分、溫度和電導率）

輸入保護

輸入端提供±15VDC或24VAC持續保護，包括電池反極性

傳感器激發

標稱3V參考，+5V和+12V穩定或5~10.5V（電池或外部供電），用戶選擇

記錄可選

單獨讀數、統計、合計、積分、風向、矢量平均、陣風、風向圖、條件式記錄

記錄間隔

1秒~24小時，每個通道可單獨設定。采樣速率典型>16通道/秒

計算測量

用戶無限制可使用代數和三角函數計算配置的虛擬通道

存儲容量

4MB閃存，典型可存儲250萬讀數

長期穩定性

<±0.02%/年

輸入阻抗

0.8~3.8GΩ

共模范圍

+3V~-2.5V

共模抑制比

>70dB

控制

2個繼電器輸出，可擴展到6個繼電器輸出，閉鎖SPST繼電器額定1A、24VAC、32V DC用于供電的傳感器，控制外部設備或提供報警

內部供電

6節AA堿性電池，典型可使用30萬次讀數

外部供電

10~15VDC，2A通過螺旋式接線柱或網絡電纜

休眠電流

典型<60μA+每個30μA 數字輸入低保持

喚醒電流

<10mA+電流提供到傳感器

通訊

SDI-12，RS-232串口，115.2k波特。

含USB適配電纜

組網

最大7個GP2通過100米電纜組網電纜

使用環境

工作溫度-20~+60℃，防雨外殼，IP65防護等級，內置干燥劑

尺寸

225×185×75毫米

重量

1公斤

翻斗式雨量桶

圖示

分辨率

0.2毫米

精度

±2%（正確校準后）

每分鐘容量

2.4毫米

降雨強度范圍

0~6毫米/分鐘

信號類型

簧片開關閉合（NO）或閉合（NC）

工作時間

（NO）255毫秒，（NC）190毫秒

材質

防紫外、霜凍和耐熱

漏斗收集面積

200cm2

漏斗直徑

內徑159.6毫米，外徑159.6毫米

漏斗深度

175毫米

總高

255毫米

底部面積

50×100毫米

重量

380克（不含電纜）

電纜長度

標準6米，最大100米

底板尺寸

300×200毫米

太陽總輻射傳感器

圖示

傳感器類型

高品質硅光電二極管

靈敏度

10.0 mV/kW/m²在太陽輻射300~3000 nm波段

精度

±5%（+20℃）

校準可追溯性

可追溯英國國家物理實驗室

線性

±1% 0~2 kW/m²

方位誤差

±1%超過360°

穩定性

典型優于±2%/年

響應時間

10微秒

溫度依賴性

靈敏度<0.2%/℃

光譜響應

400~1050 nm

余弦響應

余弦校準±5%最大到70°

測量極限

0~2 kW/m2

內阻抗

典型100歐姆

工作溫度

-10~+60℃

電纜長度

標準5米，最大可延長100米

材質

黑色氧化鋁

防護等級

IP65

尺寸

高度48毫米×直徑30毫米

重量

70克

空氣溫濕度傳感器

圖示

空氣相對濕度

測量范圍

0~100%RH

靈敏度

每10mV等于1%RH，0~1V

老化程度

典型：第一年約-1.5~-2%，第二年約-1%，第三年月-0.5%

精度

在23℃的時候，±2%RH（5~95%RH），±2.5%RH（RH<5%和>95%RH）(包括滯后和非線性)

濕度線性

7點，6段，EEPROM模塊

工作環境

0~100%RH，-20~+80℃

存儲環境

-40~+85℃

響應時間

t<10秒（90%的情況從11%~75%RH）

負載電阻

>10KΩ

輸入電壓

5~32V DC，RHT2nl≤2mA，RHT2v≤4mA

尺寸和重量

長96毫米，直徑18毫米，80克

空氣溫度

輸出范圍

-50~+150℃（熱敏電阻）

熱敏電阻阻抗

2K ohm（在25℃，非線性）

精度

±0.1℃（0~+70℃）

太陽輻射罩

高度

22厘米

直徑

12厘米

防輻射片間距

11毫米

材質

防紫外熱塑料

風速風向傳感器

圖示

風速

測量范圍

0~75 m/s

啟動風速

0.4 m/s

精度

±0.1m/s（<10>10 m/s）

風向

測量范圍

機械0~360°，電子0~356°

啟動風速

0.4米/秒

測量精度

±4°

阻尼系數

標準0.25（可選0.4~0.6）

分辨率

<0.5℃

輸出信號

風速

脈沖

風向

電壓輸出0~3V=0~356度

其他

工作溫度

-30~+70℃（非冷凝）

防護等級

IP54

土壤溫度傳感器

圖示

測量范圍

-50~+150℃

精度

±0.2℃（-10~+65℃）

尺寸

長度125毫米×直徑4.8毫米

標準電纜長度

5米
