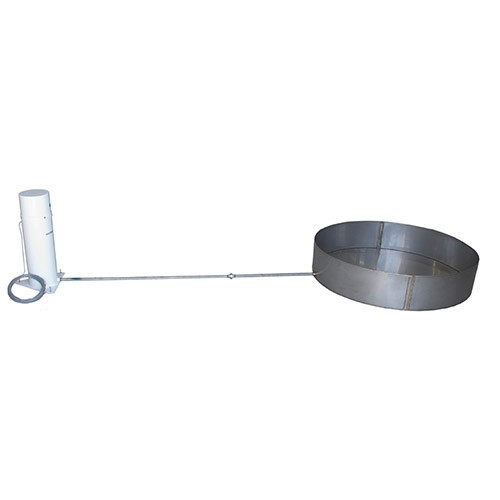

DJ-6515K蒸發站

操作溫度

-40° 到+70°C（標準）；-55° 到 +85°C（擴展）

模擬輸入

支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。

脈沖計數

10個

電壓激勵終端

4

開關12V

2個

數字I/O

8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，

高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。

輸入限制

±5 V

模擬電壓精確度

在0° 到 40°C時，±(0.04% 的測量值+偏差值)

在 -40° 到 +70°C時，±(0.06%的測量值+偏差值)

在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值)

ADC

24位

供電

10-16V

實時時鐘精度

每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs

內置協議

Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP,

 SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS

通訊協議

PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他

CPU

32位，運行頻率100MHz

內部存儲

128M內存，和4M電池供電SRAM

MicroSD卡擴展

最大支持8GB

內部鋰電池

2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年

電力消耗（12V）

< 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率),

激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接)

供電保護

反極性保護; 過電壓保護達30 V

尺寸

23.8 x 10.1 x 6.2 cm

重量

860g

用量說明

一般（降雨伴有小雪，很少或沒有結霜或飛沙，沒有鹽霧）

傳感器

3 杯風速計和葉片

工作濕度范圍

< 5% 至 100% RH

工作溫度范圍

-50° 至 +50°C

測量說明

風速風向

橫臂長度

40 厘米

高度

12.6 厘米

風速測量范圍

0 至 50 m/s（0 至 112 mph）

陣風生存 60 m/s （134 mph）

風杯傳感器

12 厘米直徑杯輪組件，直徑 40 mm半球形杯

精度

±0.5 m/s （1.1 mph）

恢復率

起始閾值 0.5 m/s （1.1 mph）

換能器固定線圈

（標稱 1300 歐姆電阻）換能器輸出交流正弦波信號，由以下因素感應杯輪上的旋轉磁鐵軸 100 mV 峰峰值 （60 ）rpm （6 V 峰峰值，3600轉/分）

輸出頻率

每杯輪轉 1 個周期（0.75 m/s/Hz）

風杯直徑

12 厘米（4.7 英寸）

重量

113 克（4 盎司）

機械范圍

360°

電氣范圍

352°（8° 開路）

測量時間

20 ms

傳感器平衡葉片

16 厘米車削半徑

精度

±5°

阻尼比

0.2

延遲距離

0.5 米（1.6 英尺） 50% 恢復率

起始閾值

1.8 m/s （4 mph）

位移

0.8 米/秒（1.8 英里/小時），10°位移

換能器

1.0% 線性

40°C 時額定功率為 1 W，125°C 時額定功率為 0 W。

材質精密導電塑料

電位計 （10 Kohm）

電阻）

預期壽命為5000萬次

換能器激勵需要穩定的直流電壓

15V

換能器輸出

模擬直流電壓 成正比

風向角

穩壓激勵電壓

由數據記錄器提供

葉片長度 22 厘米（8.7 英寸）

重量

170 克（6 盎司）

傳感元件

SHT35由Campbell Scientific改進

通信標準

SDI-12 V1.4(響應命令子集)

供電電壓

7 to 28 Vdc

電磁兼容性

經過測試并符合IEC61326:2013。

標準操作溫度范圍

-40° to +70°C

主要外科材質

UV 穩定, 白色 PET-P

電子密封等級

IP67

傳感器保護

外部玻璃填充聚丙烯帽配有不銹鋼網灰塵過濾器，公稱孔徑< 30微米。傳感器元件具有聚四氟乙烯保護膜，對200納米或更大尺寸的顆粒過濾效率> 99.99%。

傳感器插頭

M12公頭，4針，A-coded

線纜

聚氨酯護套，屏蔽電纜，公稱直徑4.8毫米

現場可更換芯片或重新校準

現場可更換的芯片

傳感器帽直徑

12.5 mm

接頭體直徑

18 mm

長度

180毫米沒有電纜安裝

傳感器本體重

50 g

重量

250g,5米電纜

相對濕度：

測量范圍

0 to 100% RH

精度

-注-所引用的精度數字是相對于工廠標準的95%置信限。

±1.5%(25℃，RH范圍0 ~ 80%)

±2%(25℃，RH范圍80 ~ 100%)

短期滯后

< ±1% RH

其他溫度下的附加誤差

<±1% RH(超過-40°~ +60°C)

長期穩定性

±0.5% /年(在潔凈空氣條件下的最大漂移)

報告分辨率

0.001% RH

重復性

0.05% RH (3σ噪聲級)

帶過濾器的響應時間

< 20 s(靜止空氣中63%的響應時間)

空氣溫度：

測量范圍

-40°C to +70°C

精度

-注-所引用的精度數字是相對于工廠標準的95%置信限。

±0.2°C(-40~+70°C范圍內)

±0.1°C(20 ~ 60°C范圍內)

長期漂移

每年< 0.03°C

報告分辨率

0.001°C

重復性

0.04°C (3σ噪聲級)

帶過濾器的響應時間

< 130秒(在空氣以1m /s移動時63%的響應時間)

校準溯源

NIST和NPL標準

最大漏電流：

靜止

50 μA

測量過程

0.6 mA(耗時0.5 s)

測量參數

總輻射

運行電流

/

靈敏度

0.2 mV/W m^-2

校準因子

5 W m^-2 /mV

1000 W m-2 時的校準不確定度

小于 3 %

測量重復性

小于 1 %

長期漂移（不穩定）

每年少于2%

非線性度

小于1%，最高2000W m^-2

響應時間

小于1ms

視野

180°

光譜范圍（響應為最大值50%的波長）

360 至 1120 nm

定向（余弦）響應

±5%（太陽天頂角為 75°）

溫度響應

0.04±0.04%每℃

操作環境

-40 至 70 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。

傳感器重量

90 克

電纜

5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線

太陽能組件技術參數

額定峰值功率

40W

開路電壓（Voc）

21.5V

峰值電壓（Vmp）

17.5V

峰值電流（Imp）

2.29A

短路電流（Isc）

2.55A

執行標準

GB/T 9535-1998

電池片效率

≥16%

使用環境溫度

-40℃到85℃

FF

73%

表面最大負載能力

60m/s（200kg/sq.m）

蓄電池技術參數

額定電壓

12V

額定容量

40AH

內部電阻

完全充電后以交流阻抗法測試，必須低于 10mΩ

容量保存性能

完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃）

使用溫度范圍

-40℃ 至 50℃

保存溫度范圍

5℃ 至 40℃

封裝

使用壽命長，特殊的密封結構和阻燃外殼

整體技術參數和性能

供電輸出

雙USB輸出5VDC/2.4A

接線端子輸出12V/10A

保護和自恢復功能

具有充放電保護及自恢復功能

顯示功能

LCD數據顯示，直觀顯示工作狀態、功率等信息

防護機箱主體材料

聚碳酸酯（英文簡稱PC）

防護等級

IP65; IK08

鎖的位置

長邊位置帶雙鎖

使用環境溫度

-40℃ ~ 80℃

電氣絕緣

完全絕緣

抗紫外線能力

UL 508

可燃性等級

UL 746C 5"

執行標準

EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012

灼熱絲測試 （IEC 695-2-1）℃

960℃

安裝適配能力

適用于直徑30mm – 110mm圓管、方管或者角鋼

標準及頻段

支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE

理論帶寬

LTE FDD：150Mbps(DL)，50Mbps(UL)

LTE TDD：130Mbps(DL)，35Mbps(UL)

DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL)

TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL)

EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)

發射功率

<23dBm

接收靈敏度

<-98dBm

CPU

工業級32位通信處理器

天線接口

標準SMA陰頭天線接口，特性阻抗50歐

SIM/UIM卡接口

標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護

供電

DC 5~36V

工作環境

溫度：-35~+75oC

濕度：95%(無凝結)

省電和激活

支持短信激活、IO激活、電話激活等

*連接協議

TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
