DJ-6516開路碳通量觀測系統（渦動相關法），采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣—下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。
系統簡介：

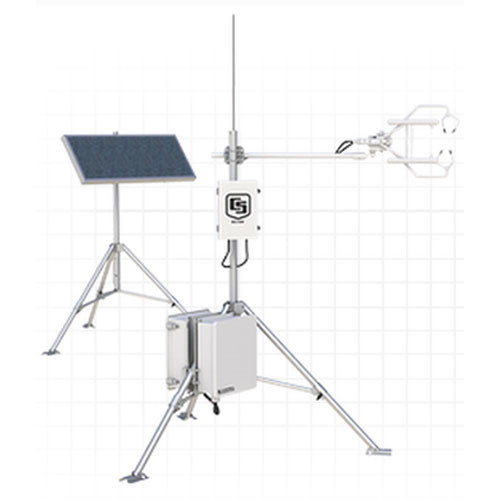

DJ-6516開路碳通量觀測系統（渦動相關法），采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣—下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。
開路碳通量觀測系統可以測量能量通量（顯熱通量、潛熱通量、動量通量）和物質通量（CO2 / H2O / CH4 / N2O）以及一些空氣動力學參數等,主要應用于邊界層理論研究、大氣擴散、能量收支研究、水分等物質收支等眾多領域。
通量觀測適用于森林、草地、農田、沙漠、城市、水域等各種下墊面環境，被廣泛應用于中科院、林科院、氣象局、海洋局及各科研領域?qū)^(qū)域碳、水循環過程的研究；做為測算生態系統與大氣間物質和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。
開路碳通量觀測系統可以測量感熱通量、動量通量、大氣和地表面之間其它的通量。這個系統包括一個數據采集器，快速響應、三維超聲波風速計和快速響應的標量傳感器。一個獨立的測量溫濕度的低速響應的傳感器也是需要的，它測量的數據可以為計算氣象變量做參考。水平的風速風向可以被數據采集器計算出來，用三維超聲波風速計測量出來的數據。
系統特點：
●可定制的系統，可提供一系列的測量選擇；
●測量值在時間上是同步的，通過同一個電子設備工作；
●低噪聲；
●完全集成的、成套的系統；
●用戶可選的輸出帶寬；
●低功耗，適用于太陽能供電；
●適用于崎嶇的環境；
●可以放在野外長期監測；
●擴展的數據存儲器，通過壓縮閃存卡和存儲模塊；
●廣泛的診斷參數，可以警示可疑數據；
●氣體分析儀和超聲波風速計都是被托管測量的。
測量參數：
二氧化碳通量、水汽通量、三維超聲波風速、氣壓、空氣溫度濕度、土壤熱通量和輻射、潛熱通量、顯熱通量等
可擴展測量參數：
土壤溫濕度、鹽度等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
HygroVUE?10數字溫濕度傳感器 | ||
傳感元件 | SHT35由Campbell Scientific改進 |
|
通信標準 | SDI-12 V1.4(響應命令子集) | |
供電電壓 | 7 to 28 Vdc | |
電磁兼容性 | 經過測試并符合IEC61326:2013。 | |
標準操作溫度范圍 | -40° to +70°C | |
主要外科材質 | UV 穩定, 白色 PET-P | |
電子密封等級 | IP67 | |
傳感器保護 | 外部玻璃填充聚丙烯帽配有不銹鋼網灰塵過濾器，公稱孔徑< 30微米。傳感器元件具有聚四氟乙烯保護膜，對200納米或更大尺寸的顆粒過濾效率> 99.99%。 | |
傳感器插頭 | M12公頭，4針，A-coded | |
線纜 | 聚氨酯護套，屏蔽電纜，公稱直徑4.8毫米 | |
現場可更換芯片或重新校準 | 現場可更換的芯片 | |
傳感器帽直徑 | 12.5 mm | |
接頭體直徑 | 18 mm | |
長度 | 180毫米沒有電纜安裝 | |
傳感器本體重 | 50 g | |
重量 | 250g,5米電纜 | |
相對濕度： | ||
測量范圍 | 0 to 100% RH | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±1.5%(25℃，RH范圍0 ~ 80%) ±2%(25℃，RH范圍80 ~ 100%) | |
短期滯后 | < ±1% RH | |
其他溫度下的附加誤差 | <±1% RH(超過-40°~ +60°C) | |
長期穩定性 | ±0.5% /年(在潔凈空氣條件下的最大漂移) | |
報告分辨率 | 0.001% RH | |
重復性 | 0.05% RH (3σ噪聲級) | |
帶過濾器的響應時間 | < 20 s(靜止空氣中63%的響應時間) | |
空氣溫度： | ||
測量范圍 | -40°C to +70°C | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±0.2°C(-40~+70°C范圍內) ±0.1°C(20 ~ 60°C范圍內) | |
長期漂移 | 每年< 0.03°C | |
報告分辨率 | 0.001°C | |
重復性 | 0.04°C (3σ噪聲級) | |
帶過濾器的響應時間 | < 130秒(在空氣以1m /s移動時63%的響應時間) | |
校準溯源 | NIST和NPL標準 | |
最大漏電流： | ||
靜止 | 50 μA | |
測量過程 | 0.6 mA(耗時0.5 s) | |
IRGASON一體式開路式CO2/H2O 氣體分析儀和三維超聲風速儀 | |||
一般規格 |
| ||
工作溫度 | -30~50℃ | ||
工作壓力 | 70~106KPa | ||
輸入電壓 | 10~16V | ||
功耗（25℃） | 5W | ||
測量頻率 | 100Hz | ||
輸出帶寬 | 5、10、12.5、20或25Hz,用戶自定義 | ||
輸出方式 | SDM、RS-485、USB或模擬信號 | ||
輸入輔助 | 空氣溫度和壓力 | ||
重量 | IRGASON頭部和電纜：2.8kg EC100電子設備：3.2kg | ||
電纜長度 | 3m從IRGASON到EC100 | ||
氣體分析儀技術參數 | |||
測量路徑長度 | 15.37cm | ||
CO2 | H2O | ||
準確性 | 1% | 2% | |
精度 | 0.2 mg/m3 (0.15 μmol/mol) | 0.004 g/m3 (0.006 mmol/mol) | |
測量范圍 | 0到1000 μmol/mol | 0到72 mmol/mol （露點溫度在37℃） | |
零點漂移與溫度的關系 | ±0.55 mg/m3/°C (±0.3 μmol/mol/°C) | ±0.037 g/m3/°C (±0.05 mmol/mol/°C) | |
增益漂移與溫度的關系 | 讀數的±0.1%/℃ | 讀數的±0.3%/℃ | |
交叉靈敏度 | ±1.1 x 10-4 mol CO2 /mol H2O | ±0.1 mol H2O/mol CO2 | |
超聲波風速計技術參數 | |||
測量路徑 | 垂直：10.0cm 水平：5.8cm | ||
傳感器直徑 | 0.64cm | ||
偏移誤差 | ux, uy: <±8.0 cm s-1 uz: <±4.0 cm s-1 | ||
增益誤差 | 風的矢量在水平方向誤差是±5°，小于讀數的±2% 風的矢量在水平方向誤差是±10°，小于讀數的±3% 風的矢量在水平方向誤差是±20°，小于讀數的±6% | ||
測量精度RMS | ux, uy: 1 mm s-1 uz: 0.5 mm s-1 超聲空氣溫度：0.025℃ 風向：0.6° | ||
氣壓計技術參數 | |||
-BB基本指標 | -EB增強指標 | ||
綜合精度 | 在-30°C時±3.7 kPa 線性下降到在0℃±1.5 kPa（-30~0℃） ±1.5 kPa (0° to 50°C) | ±0.15 kPa (-30° to +50°C) | |
測量頻率 | 10Hz | 1Hz | |
HFP01土壤熱通量傳感器 | ||
傳感器類型 | 熱電堆 |
|
靈敏度 | 50 μV W-1 m-2（標稱） | |
量程 | 土壤水分：完全干燥 - 完全飽和 土壤電導率：0 - 1.5 S/m 土壤溫度：-10℃ - 60℃ | |
分辨率 | 土壤水分：0.001 | |
標稱電阻 | 2 Ω | |
溫度范圍 | -30°至 +70°C | |
傳感器熱阻 | < 6.25 x 10-3 K m2 W-1 | |
測量范圍 | ±2000 W m-2 | |
預期典型精度 | 最常見土壤中在 -15% 至 +5% 范圍內（總計 12 小時） | |
直徑 | 80mm | |
厚度 | 5mm | |
重量 | 200g | |
SN-500-SS 凈輻射傳感器 | ||
輸入電壓范圍 | 5.5~24V DC（加熱經過優化，可在12V DC下運行） |
|
電流消耗（12V DC電源電壓） | 加熱打開，通訊啟用：63mA 加熱關閉，通訊啟用：1.5mA 加熱器關閉，通信禁用：0.6mA | |
響應時間（使用SDI-12通訊協議） | 1s（SDI-12數據傳輸速率；檢波器響應時間為0.5s） | |
加熱器（傳感器單獨加熱） | 12V DC時電流消耗為62mA，功率要求為740mW | |
操作環境 | -50至80°C；0至100%相對濕度 | |
尺寸 | 長116mm，寬45mm，高66mm | |
質量 | 質量320g（含安裝桿和5m引線） | |
電纜 | M8連接器（IP68)，用于連接傳感器外殼，5m四芯屏蔽雙絞線，采用帶尾纖引線的山都平橡膠護套 | |
地面輻射強度計（Pyrgeometer） | ||
地面輻射傳感器靈敏度 | 0.12 mV/Wmˉ2（因傳感器而異，列出典型值） |
|
校準系數（靈敏度的倒數） | 8.5 Wmˉ2（因傳感器而異，列出典型值） | |
校準不確定度 | ±5% | |
輸出范圍 | ±24mV | |
測量范圍 | -200至200 Wmˉ2（凈長波輻照度） | |
測量重復性 | 1%< | |
長期漂移 | 靈敏度每年變化小于2% | |
非線性 | 1%< | |
傳感器響應時間 | 0.5s< | |
視場 | 150° | |
光譜范圍 | 5~35μm | |
溫度響應 | -15~45℃時小于5% | |
窗口加熱偏移 | 小于10 Wmˉ2 | |
零點偏移B | 小于5 Wmˉ2 | |
傾斜誤差 | 小于5% | |
地面輻射強度計每日總不確定度 | ±5% | |
地面輻射強度計溫度傳感器 | 30kΩ熱敏電阻，25℃時±1℃耐受 | |
熱敏電阻的溫度輸出 | 0~2500mV | |
熱敏電阻輸入電壓要求 | 2500mV（典型值，可使用其他電壓） | |
日照輻射強度計（Pyranometer） | ||
靈敏度 | 0.045mV/Wm-2（向上）；0.035mV/Wmˉ2（向下），（因傳感器而異，列出典型值） |
|
校準系數（靈敏度的倒數） | 22Wmˉ2/mV（向上）；28.5Wmˉ2/mV（向下） | |
校準不確定度 | 1000Wmˉ2時小于3% | |
輸出范圍 | 0至90mV（向上）；0至70mV（向下） | |
測量范圍 | 0至2000Wmˉ2（凈短波輻照度） | |
測量重復性 | 小于1% | |
長期漂移 | 每年少于2% | |
非線性 | 小于1% | |
日照輻射強度計傳感器響應時間 | 0.5s | |
日照輻射傳感器視場 | 180°（向上），150°（向下） | |
日照輻射傳感器光譜范圍 | 385nm至2105nm（向上）;295nm至2685nm（向下） | |
日照輻射傳感器定向（余弦）響應 | 在80°太陽天頂時小于30Wmˉ2（向上），對于0到60°之間的角度，小于 20%（向下） | |
日照輻射傳感器溫度響應 | -15~45℃時小于5% | |
日照輻射傳感器零點偏移A | 小于5Wmˉ2；小于10Wmˉ2（加熱） | |
日照輻射傳感器零點偏移B | 小于5Wmˉ2 | |
日照輻射傳感器不確定性（每日總計） | 小于5Wmˉ2 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
